空氣斷路器

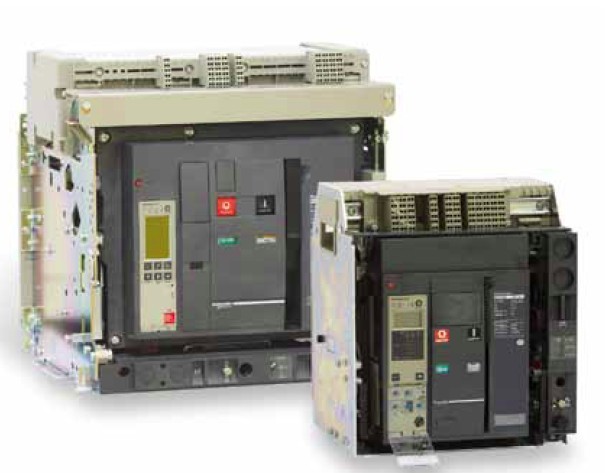

新的 Masterpact MT新的性能
Masterpact MT 七種分斷類型
N1 - 標準型，適用于分斷低等級短路電流
N2 - 適用于一般的應用場合
H1 - 適用于分斷工業環境的高等級短路電流或兩臺變壓器并聯運行的電氣系統中
H1b - 適用于短路電流較大的工業行業
H2 - 高性能型，適用于可能產生非常高短路電流的重工業領域
H3 - 適用于既需要高性能的分斷能力，又需要高水平配合的場合
L1 - 具有高限流能力，用以保護饋電單元或當變壓器額定功率提高時，提高開關柜的性能水平
易集成于通信網
Masterpact MT 可集成于一般管理系統中，優化設備的操作和維護。通信結構是開放式的。通過接口可適用于任何協議。
負荷開關
負荷開關直接由斷路器派生出來的，具有高質量和高性能的特點。根據型號，負荷開關有 3 種 HA、NA 和 HF。HF 安裝了瞬時保護裝置，防止短路時合閘。一旦合閘，負荷開關不再提供保護與普通開關一樣。負荷開關常用于母聯上。
特殊應用p 1000V 交流
Masterpact NW H10 型斷路器和負荷開關，800A 到 4000A, 3 極或 4 極，抽屜式，型號為 H10。
p 直流Masterpact NW 直流斷路器和負荷開關，1000A 到 4000A，固定式和抽屜式，有 N 和 H 型兩種性能水平。
p 右側中性極MT H, L 型 800A 到 6300A 斷路器和負荷開關，4 極，固定式和抽屜式，H1
和 H2 型兩種性能水平。

功能和特性

斷路器或負荷開關
p MT06 ~ 63N, H, L 型開關特性概述
p MT06 ~ 16N1 型開關特性
p MT08 ~ 63N2, H, L 型開關特性
p NW/MT(1)08 ~ 40 H10 型開關特性
Micrologic 控制單元
基本型
2.0 基本保護
5.0 選擇性保護
6.0 接地故障保護
電流 A
2.0 基本保護
5.0 選擇性保護
6.0 選擇性 + 接地故障保護
7.0 選擇性 + 漏電保護
電流、電壓 E
2.0 基本保護
5.0 選擇性保護
6.0 選擇性+接地故障保護
電能 D
5.0 選擇性保護
6.0 選擇性 + 接地故障保護
功率 P
5.0 選擇性保護
6.0 選擇性 + 接地故障保護
7.0 選擇性 + 漏電保護
諧波 H
5.0 選擇性保護
6.0 選擇性 + 接地故障保護
7.0 選擇性 + 漏電保護
FDM電力表計功能
連接
p 后連接 (水平或垂直)
p 前連接
p 混合連接
p 可選附件:
O 裸電纜連接端子和端子護罩
O 端子罩
O 垂直連接適配器
O 電纜壓接端子適配器
O 相間隔板
O 端子擴展
O 可拆卸前連接適配器
O 安全擋板，擋板鎖定塊，擋板位置顯示和鎖定
通信
p 通信結構
p 通信選件
電路圖
附加特性
p 脫扣曲線
p 訂單選型表
